Il pantografo ieri e oggi: materiali per costruire un pantografo fai da te
Il pantografo è uno strumento usato per ingrandire o ridurre un disegno. La prima descrizione dell'attrezzo viene fornita nel XVII secolo, dall'astronomo gesuita Christoph Scheiner (considerato il suo inventore), descrizione che rivela subito la genialità e la semplicità al tempo stesso dell'oggetto. Visivamente il pantografo assume l'aspetto di un rombo con due lati opposti prolungati e la possibilità di aumentare o diminuire a compasso l'apertura degli angoli dello stesso. Ecco di quali materiali munirsi per la costruzione di un pantografo fai da: - 2 listelli di legno sottili lunghi 100 cm; - 3 viti corte con 3 rondelle e 3 dadi; - 1 ventosa con vite e dado incorporati; - 2 matite con micromina identiche; Ed ecco invece gli attrezzi necessari: - seghetto da legno; - trapano a mano con tre punte: adatte rispettivamente al diametro delle viti corte, al diametro della vite della ventosa e al diametro delle matite; - tavolo spazioso e adeguatamente protetto da un panno.

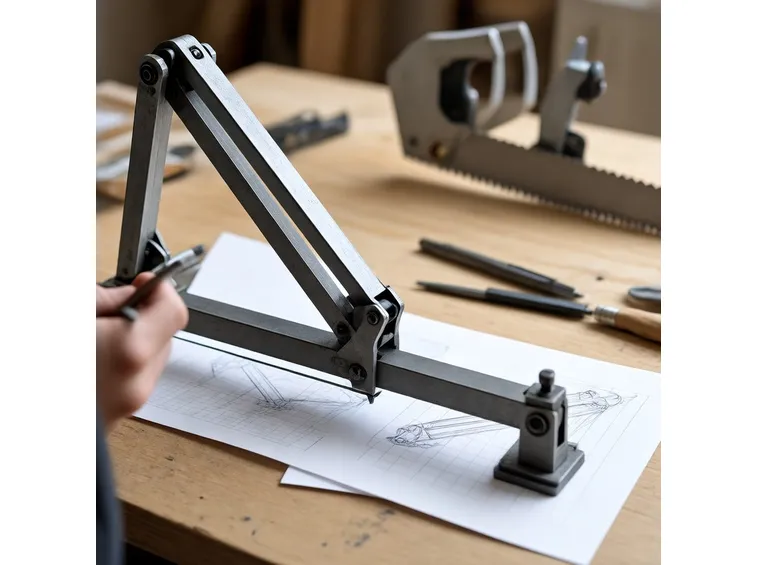

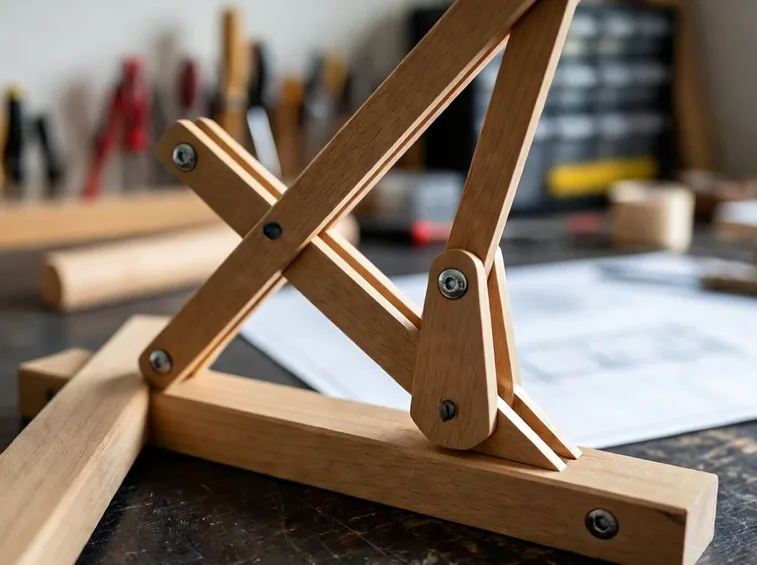

Costruzione pantografo fai da te
Per realizzare questo strumento non c'è bisogno di troppo lavoro, basta seguire dei punti fondamentali. - Taglia un listello in modo da da ottenerne due da 42 cm. - Taglia l'altro listello in modo da ottenerne due da 22 cm. - Pratica 3 fori in entrambi i listelli da 42 cm. Disposizione dei fori: un foro al centro (a 21 cm) e altri due a 20 cm di distanza. Per entrambi i listelli: due dei fori, tra cui quello centrale, vanno praticati con la punta adatta alle viti corte. Il restante foro, per un listello, va eseguito con punta adatta alla vite della ventosa, mentre per l'altro listello, con la punta adatta al diametro delle matite. - Pratica 2 fori in entrambi i listelli da 22 cm: a 1 cm di distanza dai margini. Per entrambi i listelli: un foro va eseguito con punta adatta alle viti corte e un altro con punta adatta al diametro delle matite. - Unisci i 4 listelli con le viti corte (la rondella va tra i listelli). - Colloca la ventosa con la vite nel suo foro. - Colloca le matite nei fori rimasti: decidi quale caricare a seconda che tu voglia ingrandire o rimpicciolire.
Domande frequenti
-
Come si decide quale matita usare per ingrandire o ridurre un disegno?La scelta della matita attiva dipende dalla configurazione geometrica del pantografo una volta assemblato. Generalmente, la matita inserita nella ventosa funge da punto fisso di rotazione sul foglio originale. Le altre due matite sono quelle operative: una segue fedelmente i contorni del modello (punto di tracciamento) e l'altra riproduce il movimento su un nuovo foglio (punto di disegno). Se vuoi ingrandire, dovrai posizionare il modello più vicino al punto fisso rispetto al foglio di destinazione; per ridurre, invertirai questa disposizione. È fondamentale usare matite con mina identica per garantire una pressione costante e evitare variazioni di spessore nelle linee.
-
Quali sono le dimensioni esatte dei listelli di legno necessari?Per costruire un pantografo funzionale partendo da listelli standard da 100 cm, devi effettuare tagli precisi. In totale ti serviranno quattro listelli: due devono essere lunghi 42 cm ciascuno e due lunghi 22 cm ciascuno. I listelli da 42 cm costituiscono la struttura principale e portante, mentre quelli da 22 cm formano le braccia di collegamento. Assicurati che i tagli siano perfettamente retti per permettere ai giunti a croce di muoversi liberamente senza inceppamenti. Una volta tagliati, avrai ancora residui di legno che potrai riutilizzare per altri progetti fai-da-te.
-
A che distanza devono trovarsi i fori sui listelli da 42 cm?Sui due listelli principali da 42 cm, devi praticare tre fori per ciascun pezzo. Il primo foro deve essere esattamente al centro, ovvero a 21 cm da un'estremità. Gli altri due fori devono essere posizionati a 20 cm di distanza dal foro centrale. Questa simmetria è cruciale per il corretto funzionamento meccanico. Ricorda che i fori centrali e uno dei laterali devono avere il diametro adatto alle viti corte per unire i listelli, mentre l'ultimo foro laterale ospiterà rispettivamente la ventosa su un listello e la matita operativa sull'altro, creando il sistema di leve necessario.
-
È possibile usare materiali diversi dal legno per il corpo del pantografo?Sebbene il legno sia il materiale tradizionale consigliato per la sua leggerezza e facilità di lavorazione, è tecnicamente possibile utilizzare altri materiali come plastica rigida, alluminio leggero o persino cartoncino spesso per modelli molto piccoli. Tuttavia, il legno offre il miglior compromesso tra rigidità strutturale e peso ridotto, evitando deformazioni durante l'uso. Materiali troppo pesanti potrebbero far cedere i giunti, mentre quelli troppo flessibili comprometterebbero la precisione del tracciato. Per un uso professionale o frequente, il legno rimane la scelta ottimale per durabilità e stabilità dimensionale.
-
Quale tipo di ventosa è necessaria per ancorare il pantografo al tavolo?Ti occorrono una ventosa dotata di vite e dado incorporati, specificamente progettata per fissarsi saldamente a superfici lisce e non porose come vetro, laminato lucido o metallo. La ventosa deve avere un diametro sufficiente per garantire stabilità durante i movimenti di trascinamento. Non usare ventose economiche prive di meccanismo di bloccaggio, poiché tendono a staccarsi sotto sforzo. Prima dell'installazione, pulisci accuratamente la superficie del tavolo per rimuovere polvere e grasso, assicurandoti che la gomma della ventosa sia integra e priva di crepe per massimizzare l'adesione e prevenire slittamenti indesiderati.
