Circuiti stampati fai da te

Circuiti stampati fai da te

I circuiti stampati fai da te sono veloci, semplici e poco costosi. Occorre: basetta ramata, carta per stampanti a getto, acetone, nastro, stampante, ferro da stiro, acqua, cloruro ferrico. Per iniziare, disegnare il circuito al computer e stamparlo sulla parte lucida della carta. Al limite, può andar bene anche fotocopiare il circuito. Quello che serve è ottenere il disegno con il toner su carta patinata. Ora, ritagliare il circuito lasciando un margine. Tagliare e pulire la basetta con acetone e spugnetta abrasiva. Far aderire la basetta al disegno per mettere a contatto la stampa con il rame. Fissare il tutto con il nastro adesivo di carta. Riporre la basetta sul tavolo con la carta verso l'alto. Stirare senza vapore e a massima potenza la carta, usando un panno di cotone e premendo per 5 minuti circa. In questo modo il toner si trasferisce sul rame. La basetta poi verrà lasciata in acqua per staccare la carta che si solleverà da sola; togliere subito dopo i residui.

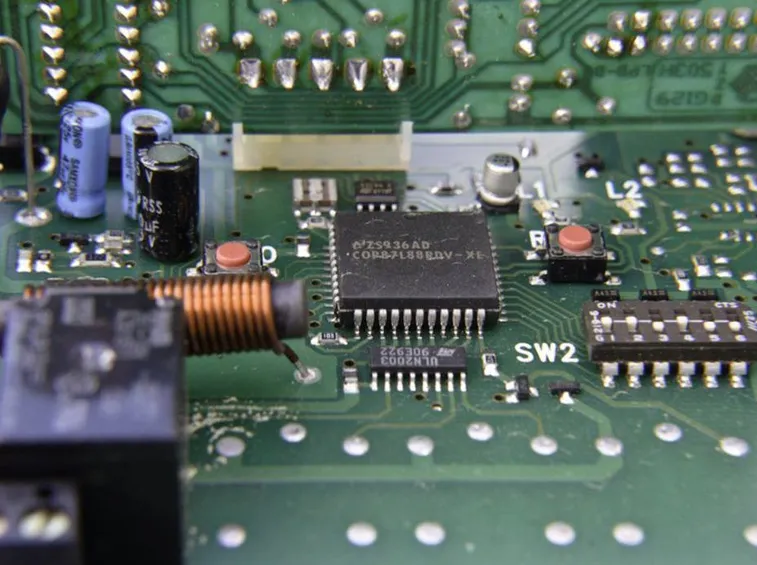

Circuito stampato

ELEGOO 32pcs Basetta Millefori Scheda Prototipo Forata Doppia Lato Faccia PCB Circuito Stampato Prototype per Arduino 5 Formato [ 2X8 3X7 4X6 5X7 7X9CM ]

Prezzo: in offerta su Amazon a: 11,99€
(Risparmi 8,01€)


Realizzare circuiti stampati fai da te

Circuito stampato A questo punto, osservando il risultato si potrà vedere il circuito nero sul rame, che dovrà essere senza interruzioni. Se si notano imperfezioni ripetere da capo tutto il procedimento. Quando si vedrà una basetta perfetta, questa andrà immersa nel cloruro ferrico per circa un'ora di tempo, con il rame verso il basso. Il rame precipita sul fondo senza posizionarsi tra le linee nere. Solo dopo si può lavare la basetta. Per rifinire tutto il lavoro, e proteggerlo dall'ossidazione, dopo la saldatura è bene spruzzare sul rame del circuito della lacca per capelli, al fine di creare una patina uniforme. Con questo sistema si ottengono degli ottimi circuiti stampati fai te.
