Come si usa la pinza amperometrica

A cosa serve la pinza amperometrica

L’intensità di corrente è quella grandezza fisica che esprime una data quantità di corrente che viaggia in una data sezione di un conduttore elettrico in un determinato lasso di tempo. L’unità di misura che esprime tale grandezza fisica è l’ampere, la quale esprime il rapporto tra un differenziale di carica elettrica e il differenziale di tempo.L’amperaggio di un circuito va misurato con appositi strumenti, ad esempio il tester, il quale è dotato di due punteruoli che vanno posizionati rispettivamente al catodo e all’anodo del circuito. Per far ciò occorre disalimentare l’erogazione di corrente elettrica e poi alimentarla. Ma nel caso in cui ciò non fosse possibile, ad esempio in edifici in cui non è possibile privare la struttura di elettricità, la pinza amperometrica può misurare l’intensità di corrente senza arrestare l’erogazione di elettricità. Grazie alla sua pinza infatti è possibile misurare l’amperaggio del circuito mediante un campo magnetico che si genera attorno ai cavi, agganciando semplicemente lo strumento al cavo del neutro.

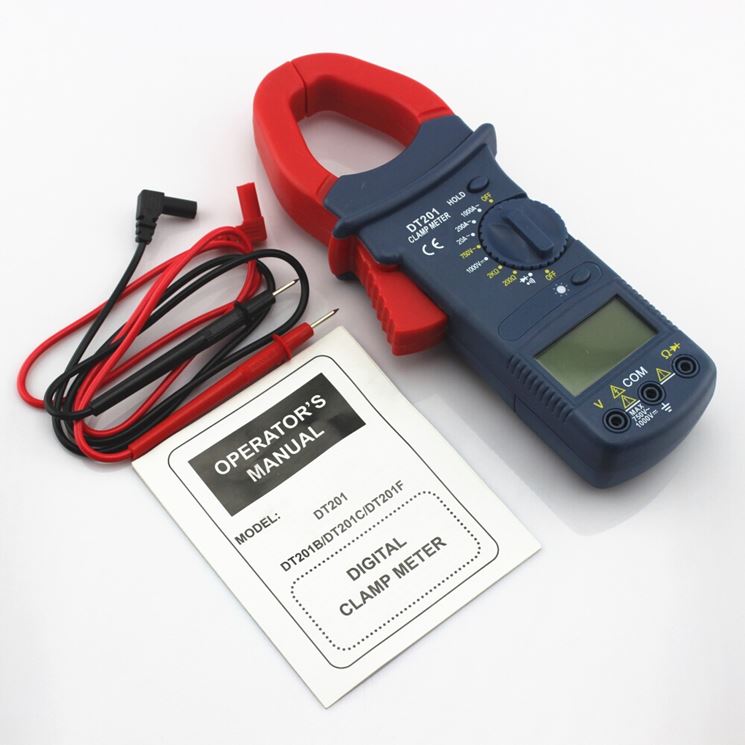

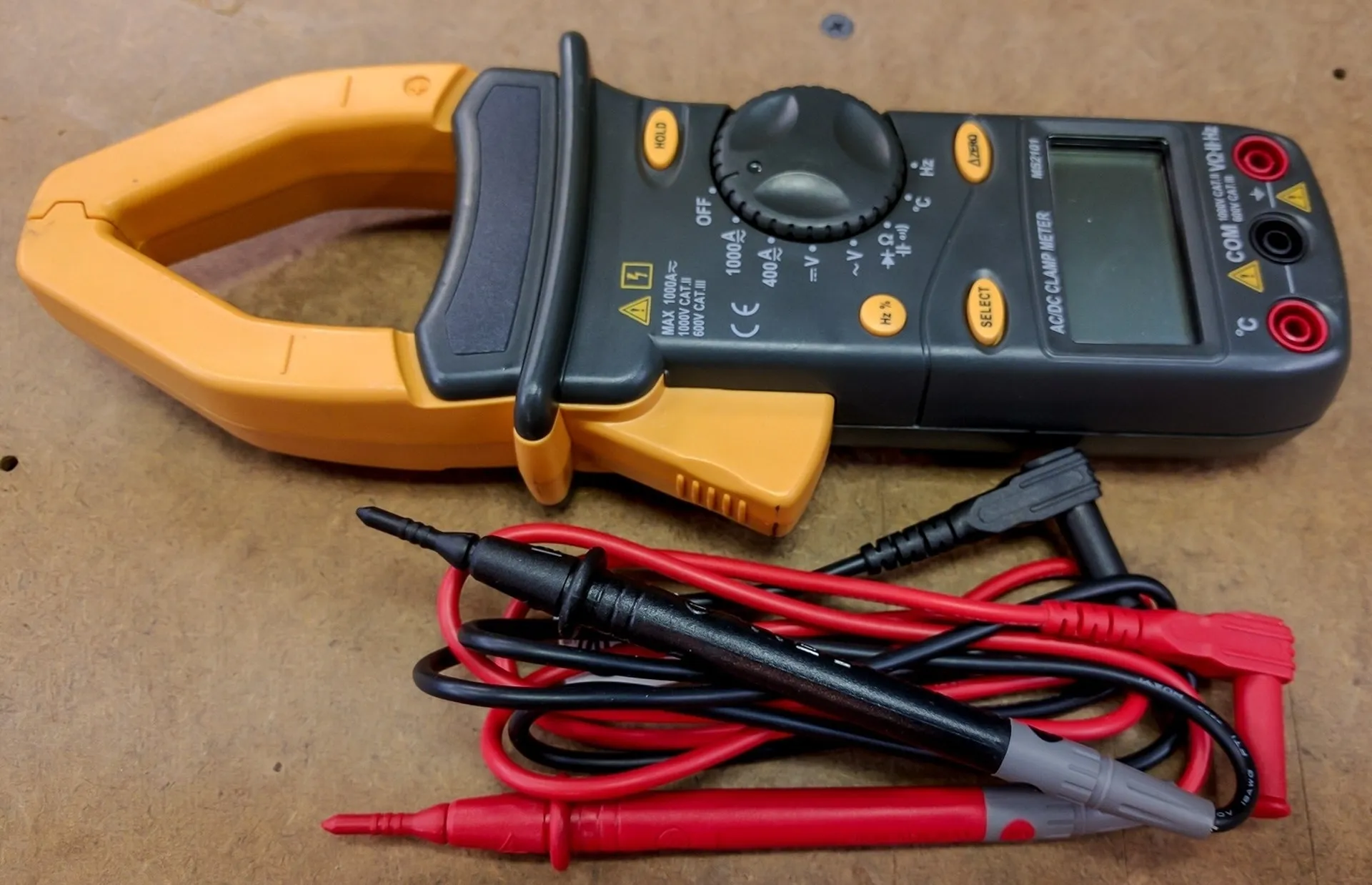

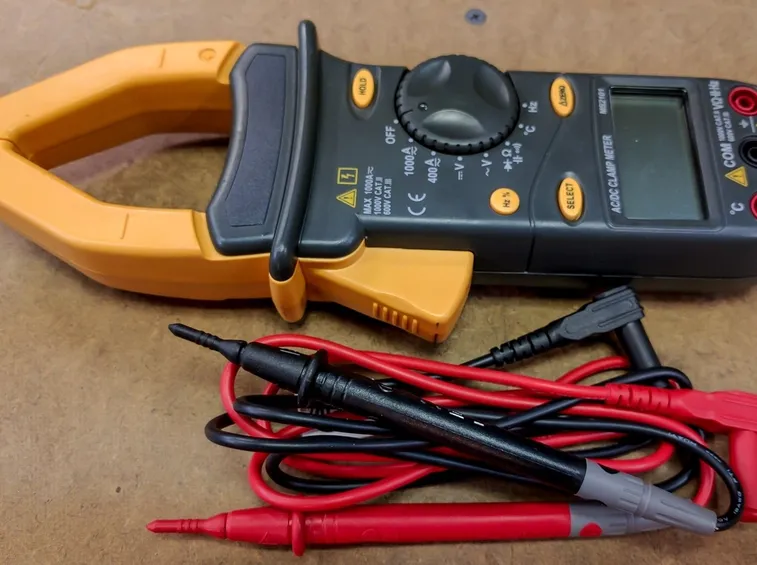

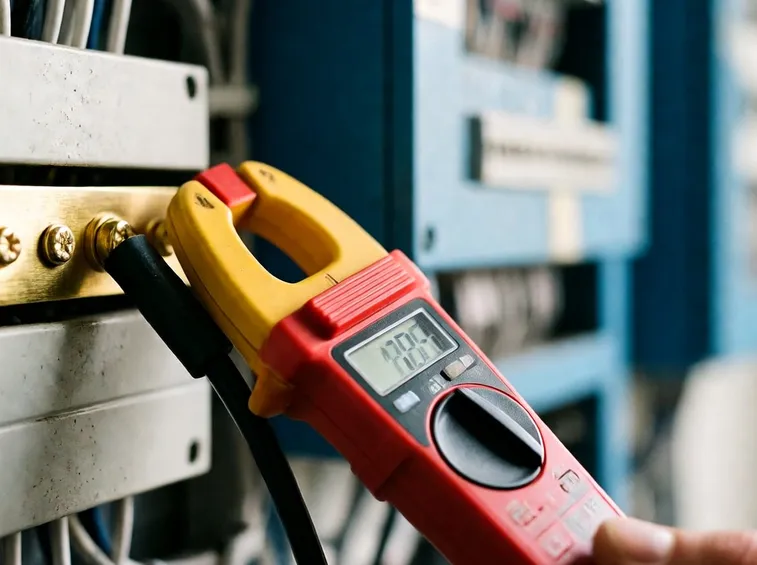

Come si presenta una pinza amperometrica

In commercio esistono diverse tipologie di amperometri. Quelli classici che si occupano solamente di misurare il voltaggio di un circuito elettrico; quelli più sofisticati che hanno una serie di accessori utili per misurare diverse grandezze, tra cui il voltaggio, l’amperaggio, la frequenza e la temperatura.Sostanzialmente un amperometro non è altro che una piccola scatola di plastica su cui vengono collegati dei punteruoli che servono, mediante il contatto con cavi o elementi in cui passa corrente, per la misurazione della quantità elettrica.Ce ne sono di vari modelli e di varie marche, con molte caratteristiche per ogni genere di misurazione. Chi è interessato all'acquisto di tale strumento deve valutare bene ciò che si sta acquistando. Infatti comprare un prodotto scadente potrebbe gravare sulla propria salute.

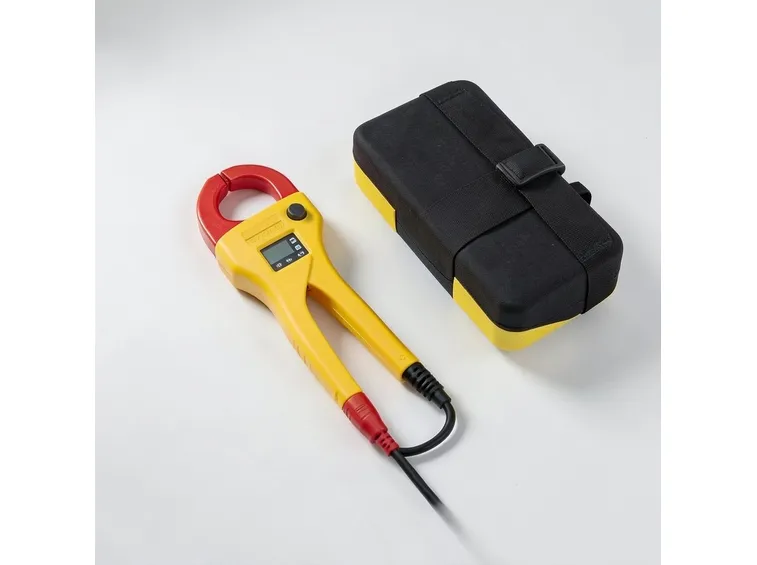

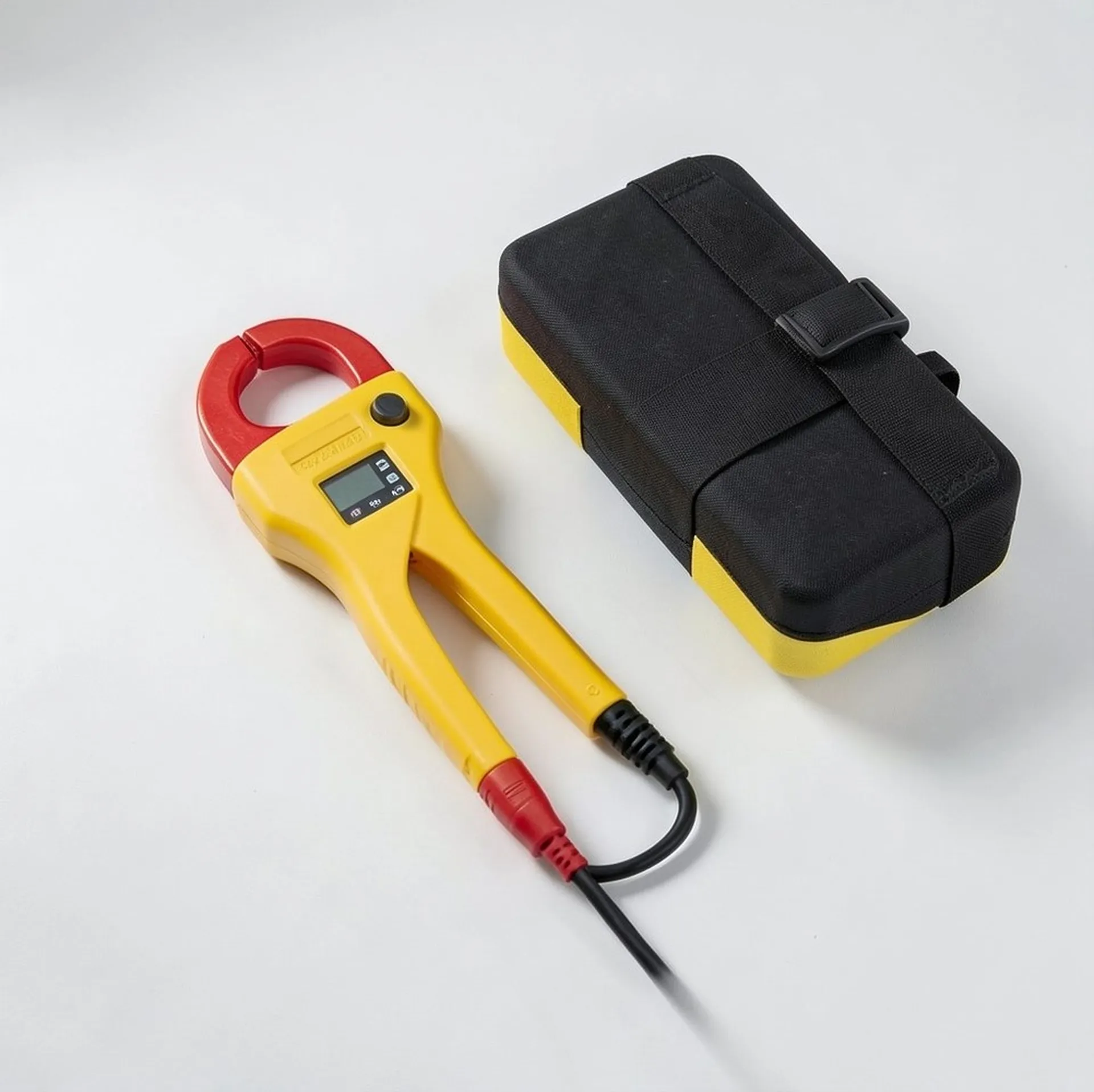

Pinza amperometrica da collegare al multimetro

Funzionamento della pinza amperometrica

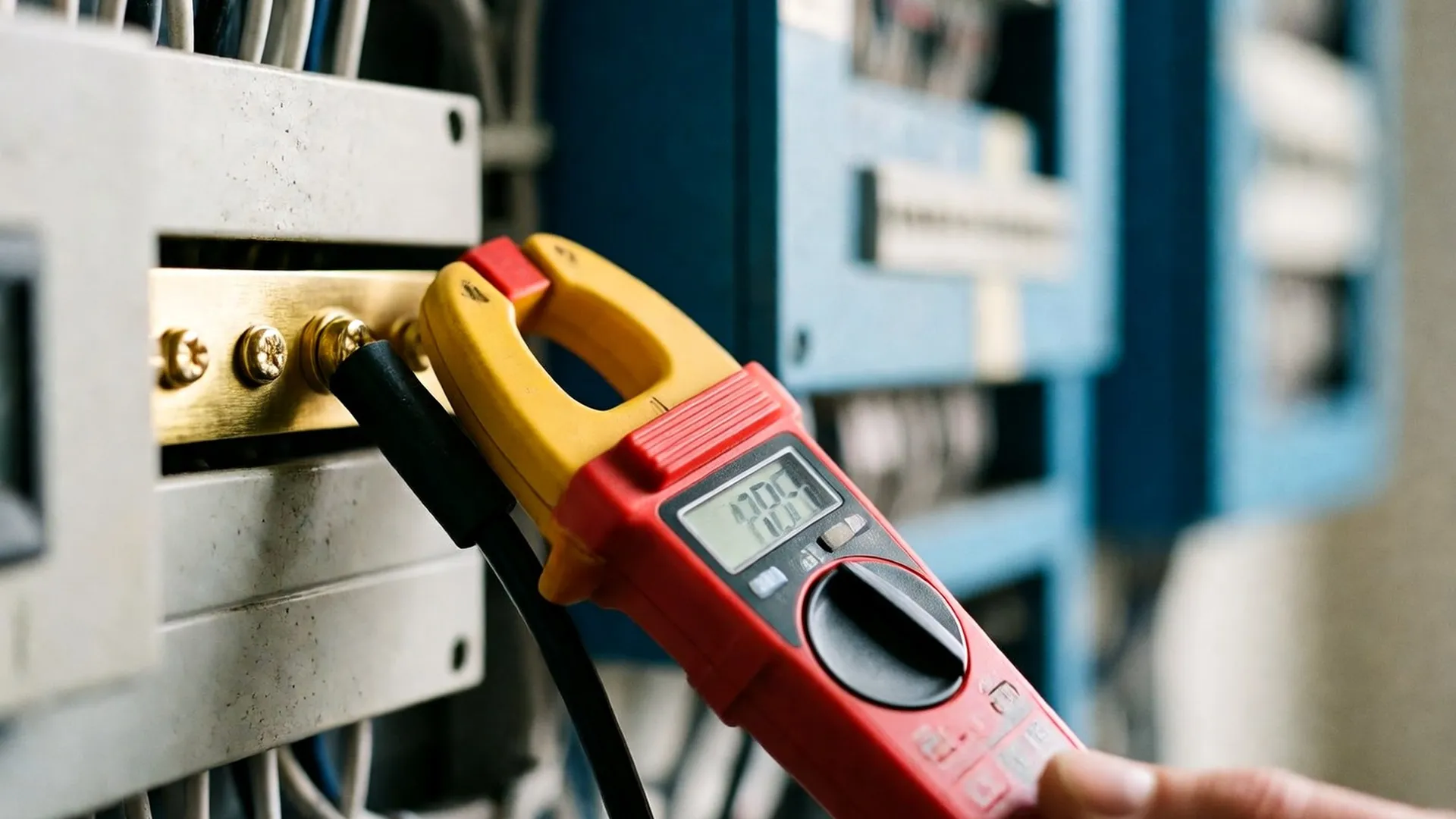

Volendo misurare la corrente alternata di un determinato circuito, utilizzando un comune amperometro occorre interrompere il circuito per poi ricollegarlo in serie all’amperometro. Se ciò non fosse possibile, ad esempio in industrie o in ospedali, per non interrompere il circuito si utilizza l’induzione elettromagnetica. Una data corrente alternata che percorre un dato cavo, genera intorno ad esso un campo magnetico. Dunque se si pone un cerchio attorno al cavo, la variazione del campo magnetico genera una tensione all’interno del cerchio. La pinza amperometrica si basa su tale principio e ricava l’intensità di corrente, tramite calcoli, dal valore della tensione creatasi nel cerchio. Come ogni strumento, un amperometro ha una sua sensibilità e una sua portata. In genere quelli commercializzati hanno una portata di 600 volt.

Costo della pinza elettromagnetica e reperibilità

La pinza amperometrica è acquistabile presso i centri specializzati che trattano strumenti tecnici professionali. Il costo di tale strumento è vario tanto quanto è varia la disponibilità di prodotti che spazia da una linea economica, alla linea professionale. Un modello economico non è sempre conveniente poiché risulta non affidabile ed inoltre tende a rompersi facilmente. Spostandosi sulla linea semi professionale, vi sono delle pinze amperometriche precise e affidabili, le quali hanno un costo medio alto che si aggira attorno a 100 euro. Infine le pinze amperometriche professionali, precisissime hanno un costo che va dai 300 ai 400 euro, poiché sono più sofisticate rispetto agli amperometri classici e consentono di misurare sia la corrente alternata, sia la corrente continua.

Domande frequenti

Qual è il vantaggio principale della pinza amperometrica rispetto al multimetro tradizionale?

Il vantaggio fondamentale della pinza amperometrica è la capacità di misurare l'intensità di corrente senza bisogno di interrompere il circuito o disalimentare l'impianto. Mentre il multimetro classico richiede di aprire il circuito e inserire lo strumento in serie, la pinza sfrutta il principio dell'induzione elettromagnetica: rileva il campo magnetico generato dal passaggio della corrente nel cavo. Questo la rende indispensabile per interventi in ambienti critici come ospedali, industrie o abitazioni dove non è possibile spegnere la corrente, garantendo maggiore sicurezza e rapidità nelle verifiche.
Come funziona tecnicamente la misurazione della corrente con una pinza amperometrica?

Lo strumento si basa sull'induzione elettromagnetica. Quando una corrente alternata scorre attraverso un conduttore, genera un campo magnetico circostante. La pinza amperometrica agisce come un trasformatore: la sua bocca aperta avvolge il cavo (solitamente quello di fase o neutro) e la variazione del flusso magnetico induce una tensione interna nella bobina dello strumento. Attraverso elaborazioni matematiche, il dispositivo converte questa tensione indotta nel valore effettivo dell'amperaggio. È cruciale agganciare solo un singolo conduttore per evitare che i campi magnetici si annullino a vicenda.
Quale fascia di prezzo offre il miglior compromesso qualità-prezzo per un uso hobbistico?

Per un utilizzo fai-da-te o hobbistico, la fascia semi-professionale rappresenta spesso il miglior compromesso. I modelli economici tendono ad essere poco affidabili e fragili, mentre quelli professionali (che costano tra i 300 e i 400 euro) offrono precisione estrema e funzionalità avanzate come la misura della corrente continua, spesso superflue per l'utente medio. I dispositivi di gamma media, con un costo intorno ai 100 euro, garantiscono generalmente precisione sufficiente, robustezza adeguata e funzioni essenziali per verificare circuiti domestici standard senza spendere cifre eccessive.
È sicuro utilizzare una pinza amperometrica economica per lavori elettrici domestici?

Non è consigliabile affidarsi esclusivamente a strumenti molto economici per la sicurezza personale. Gli amperometri di bassa qualità possono presentare letture imprecise, ritardi nella risposta o mancanza di protezioni adeguate contro sovraccarichi e cortocircuiti. Poiché si lavora a diretto contatto con componenti sotto tensione, un malfunzionamento potrebbe portare a errori di valutazione o, nei casi peggiori, a incidenti elettrici. Si consiglia di investire almeno nella fascia semi-professionale per garantire che lo strumento offra certificazioni di sicurezza valide, isolamento adeguato e durabilità nel tempo.
Che differenza c'è tra una pinza per corrente alternata e una per corrente continua?

La distinzione è tecnica ma importante per la compatibilità degli impianti. Le pinze amperometriche classiche, spesso limitate a circa 600V, sono progettate principalmente per misurare la corrente alternata (AC), tipica degli impianti domestici e industriali. Tuttavia, molte pinze moderne, specialmente quelle di fascia alta o professionale, integrano sensori a effetto Hall capaci di misurare anche la corrente continua (DC), necessaria per batterie, pannelli fotovoltaici e veicoli elettrici. Verificare sempre sulle specifiche tecniche se lo strumento supporta entrambe le correnti prima di utilizzarlo su impianti ibridi o a batteria.
