Disegno tecnico

Cosa si intende per disegno tecnico

Il disegno tecnico non è considerato una forma d'arte pittorica né è un tipo di espressione creativa. A differenza del disegno artistico, che mira a trasmettere un messaggio emozionale, il disegno tecnico è un vero e proprio strumento di lavoro, che serve a dare precise direttive riguardo la realizzazione di un progetto. Il disegno tecnico segue delle ferree regole non opinabili e universalmente riconosciute, non ammette personalizzazioni e non dà spazio a fantasia e creatività. Il disegno tecnico viene spiegato ed insegnato, ed è materia di studio, già durante la scuola dell'obbligo. Alle scuole medie esiste già l'ora di educazione tecnica, in cui si introducono i ragazzi ai primi e basici elementi di questa materia. Dopodiché è possibile ampliare le proprie competenze scegliendo un istituto superiore tecnico o una facoltà universitaria che si occupi di formare professionisti in settori che prevedano l'utilizzo di questo tipo di disegno. Le branche professionali che si avvalgono maggiormente del disegno tecnico sono quelle ingegneristiche, industriali, urbanistiche e, con la dovuta elasticità di regole, anche il settore dell'architettura e dell'arredamento.

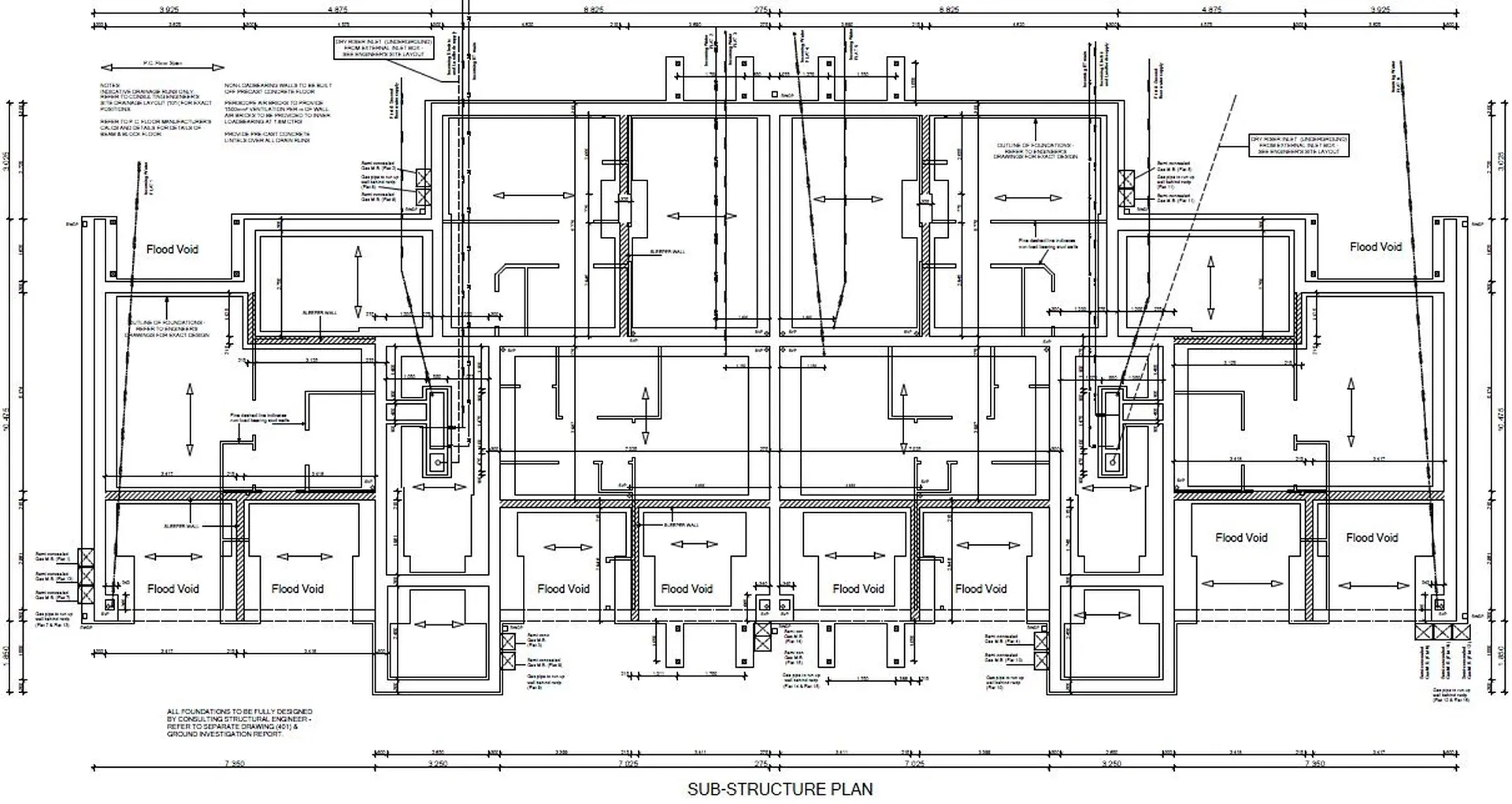

Esempio di disegno tecnico

Struttura in alluminio per tetto in lamiera sandwich, per tutti i tipi di pannello

Prezzo: in offerta su Amazon a: 295€


Le tre fasi del disegno tecnico

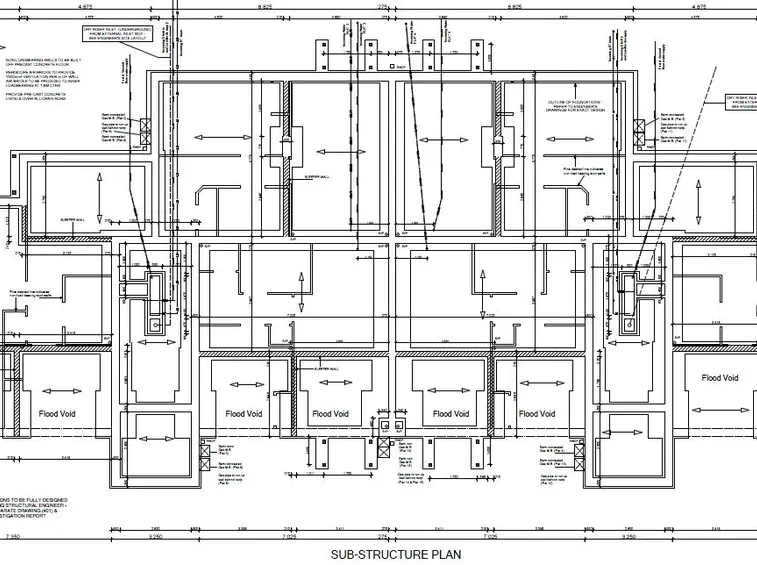

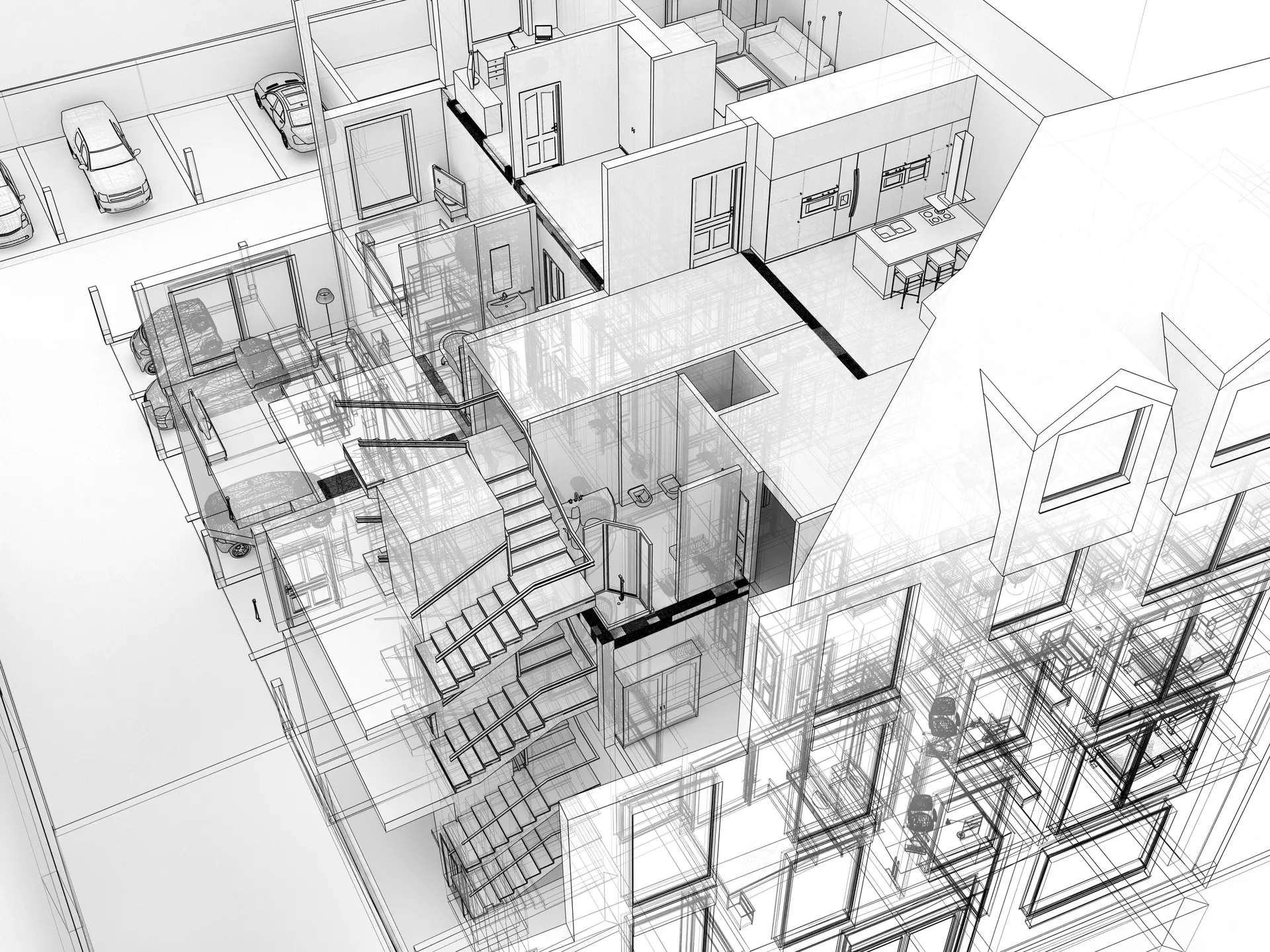

Disegno di un progetto Il disegno tecnico serve ad indicare al progettista come si deve muovere e come deve realizzare il progetto in oggetto. Lo stesso disegno prevede una progettualità retrospettiva: la prima fase è chiamata "di concezione" e si tratta, solitamente, di un abbozzo o schizzo, che mette nero su bianco l'idea senza definirla in maniera precisa. Una volta fissati punti cardine dell'idea si passa alla fase di "definizione", dove si iniziano a stabilire misure, forme e linee. In questa fase si ha già un progetto abbastanza strutturato da poter stabilire la sua validità e potenzialità e, a questo punto, si può procedere al perfezionamento ed alla creazione del vero e proprio "disegno di fabbricazione" ossia il disegno ultimo del progetto, con misure precise, indicazioni non modificabili e completezza di dettagli. Il progettista fabbricherà l'oggetto o metterà in posa il progetto seguendo le indicazioni del disegno tecnico alla lettera, senza poter apportare modifiche. In caso, nel corso dei lavori, trovi incoerenza o falle o non sia d'accordo, sarà obbligato a discuterne col disegnatore che, se approverà la rimostranza, dovrà produrre un nuovo disegno con le eventuali modifiche decise.

  • Un esempio di giardino ben progettato. Per allestire un giardino è necessario avere in mente un progetto unitario. Bisogna considerare gli spazi a disposizione (una piccola aree verde realizzata sulla veranda può essere gradevole se si viv...
  • Fare progettazione strutturale La progettazione strutturale è fondamentale sia che si voglia costruire un nuovo fabbricato che nel caso si decida di ristrutturare una struttura già esistente. La sua importanza riguarda la stabilità...
  • progettare giardino fai da te Perchè il progetto del giardino fai da te divenga una splendida realtà, bisogna, innanzitutto, partire dalla preparazione del terreno eliminando le erbe infestanti e praparandolo alla semina. Per la s...
  • Cucina componibile La cucina è considerata il focolare della casa, lo spazio in cui la famiglia si riunisce per mangiare e per trascorrere un po' di tempo insieme. Questa stanza deve essere arredata in modo accogliente ...

T.E.G. METALLI S.R.L. Pannelli Sandwich Isopar Coibentati Isolanti Larghezza 1 Metro per Parete (1, 30)

Prezzo: in offerta su Amazon a: 17,38€


Tavole del disegno tecnico

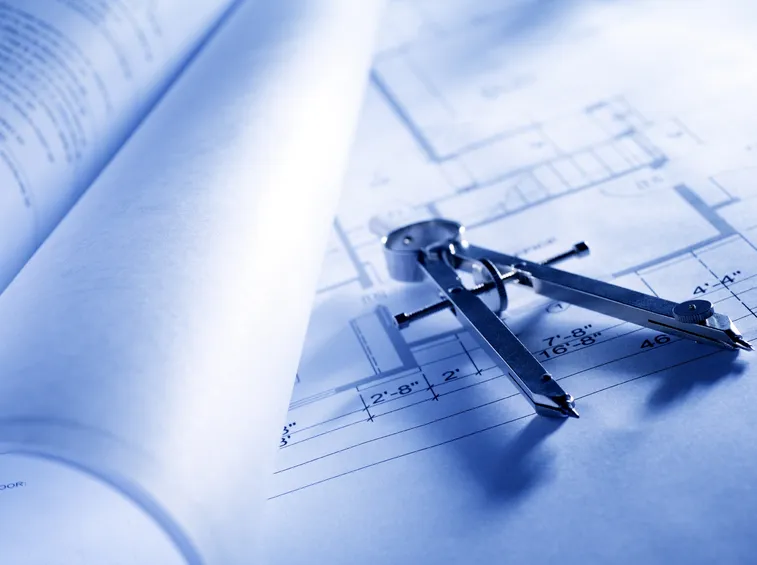

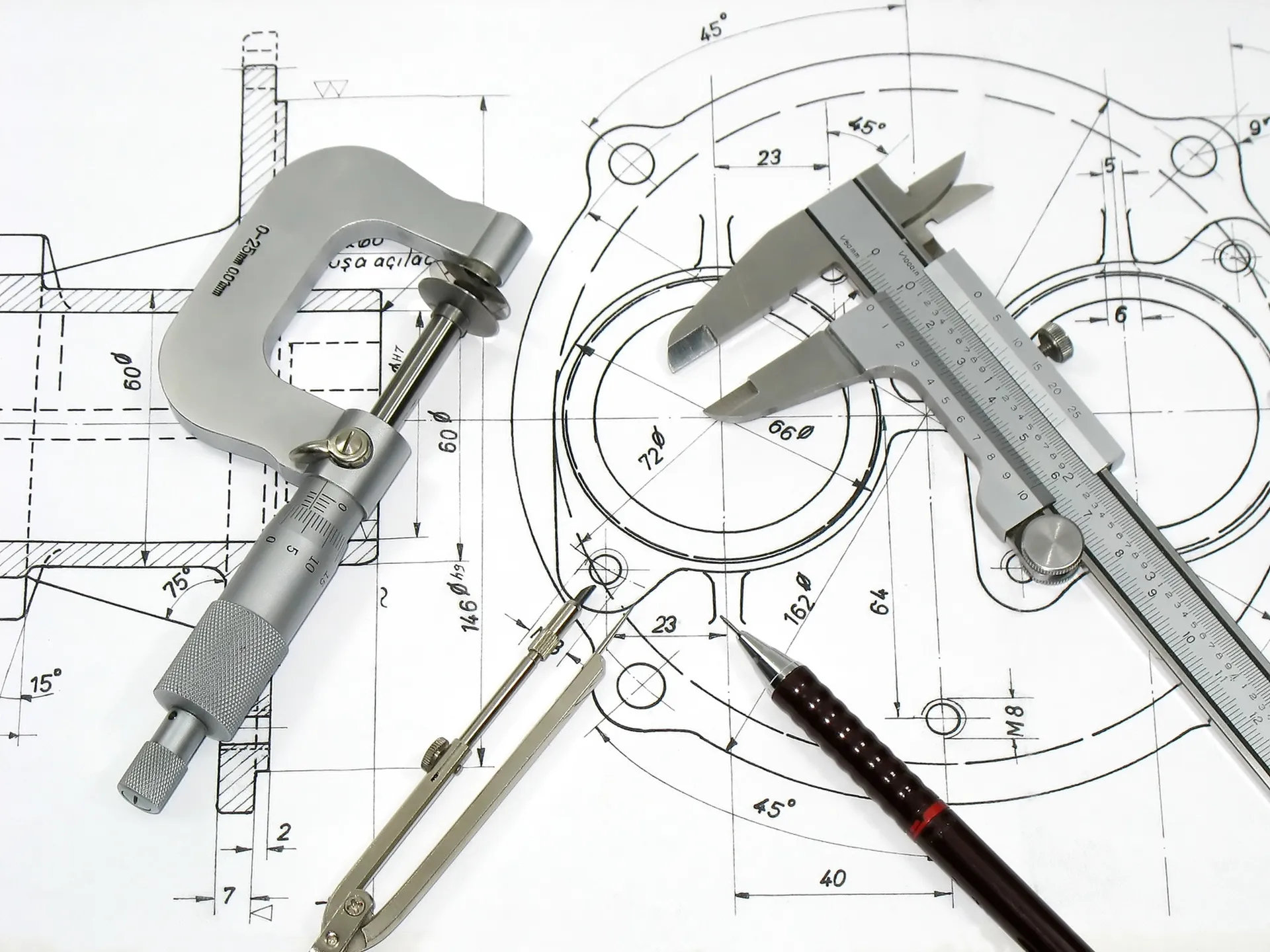

Compasso Quando si fa un disegno tecnico, che deve servire ad un progettista per realizzare un oggetto o un'opera, è necessario creare diverse tavole, o disegni, per rendere comprensibili i vari passaggi. Solitamente, il fascicolo è composto da: "disegni in dettaglio" dove si riportano, ingranditi, i particolari di ogni componente; "disegni di particolari" ossia dei singoli componenti assemblati; "disegni di gruppo e sottogruppo" cioè dei vari gruppi funzionali assemblati tra loro e, infine, un "disegno d'insieme" che mostra l'oggetto nella sua totalità. Tutti i disegni tecnici devono riportare, precisamente, misure, geometrie ed indicazioni tecniche riguardanti i materiali, le proporzioni e le note che potrebbero essere utili al fabbricatore per poter agevolmente procedere nella produzione. In alcuni casi è possibile allegare le disposizioni per le eventuali alternative, che potranno essere scelte dal produttore a sua discrezione.


Le norme che deve seguire il disegno tecnico

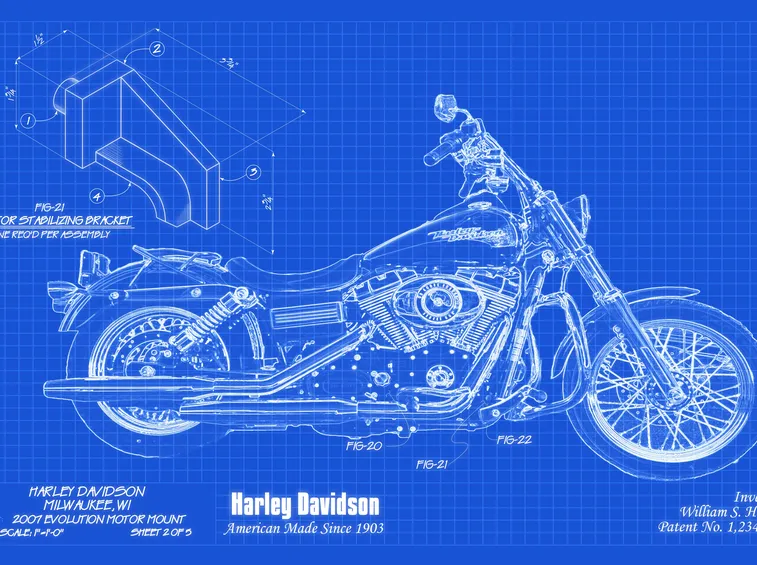

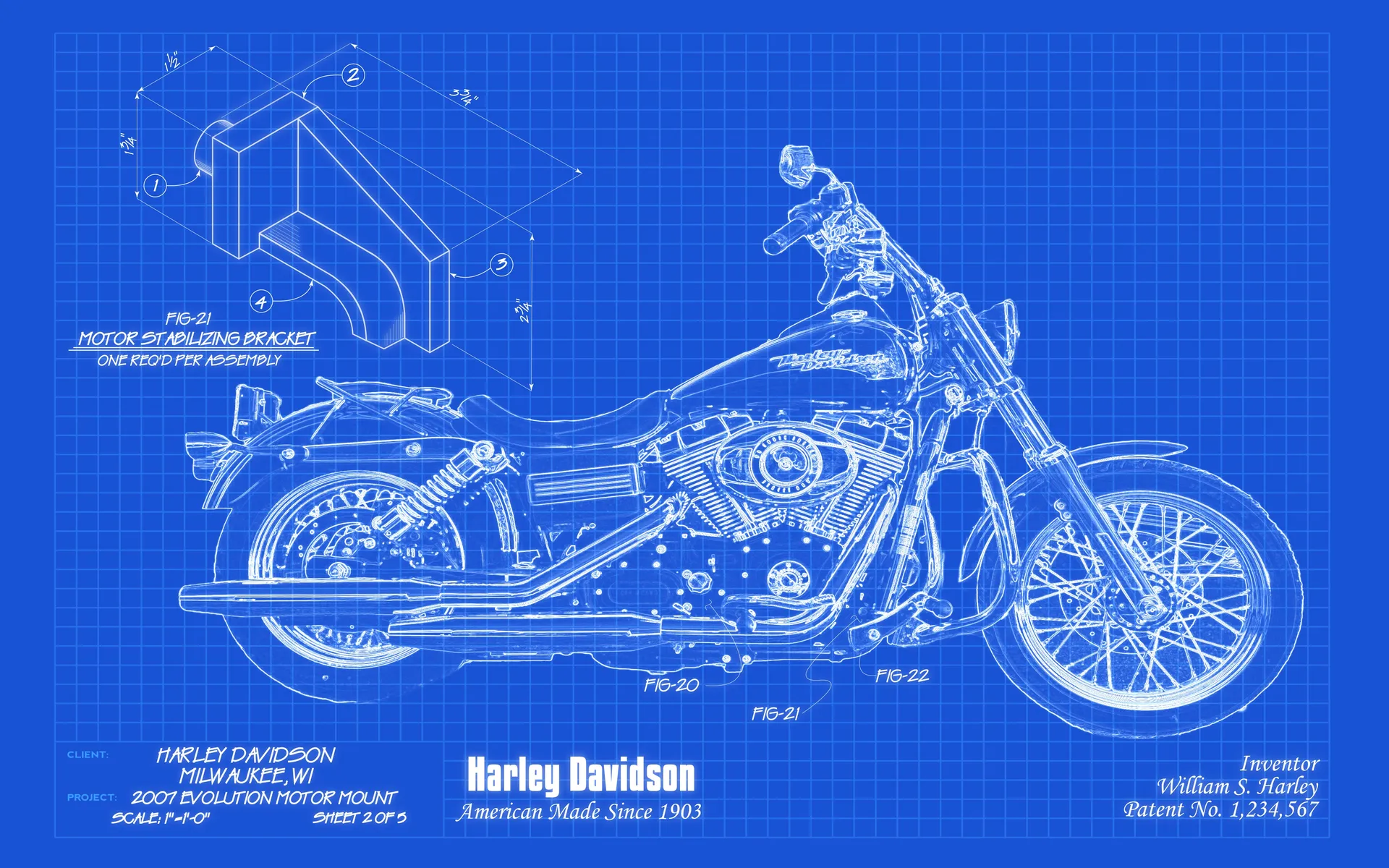

Disegno tecnico fatto al PC Un disegno tecnico, per essere approvato e dichiarato in regola, deve attenersi ad una specifica normativa che prevede: la specifica in dettaglio delle misure di tutti i componenti e sottocomponenti o accessori dell'oggetto da costruire; i materiali e la metodologia di fabbricazione da utilizzare; note e progettazione che rispettino le norme di sicurezza tanto in fase di fabbricazione quanto per l'utente finale; precisa indicazione delle forme di ogni singolo componente. Inoltre devono essere specificati quali materiali, metodi di produzione o misure possono essere modificate a piacere del fabbricatore, laddove possibile. La normativa è unica per tutta Europa e queste regole devono essere rispettate, pena la non possibilità di immettere sul mercato il prodotto finito che, per essere approvato, deve avere alle spalle anche una certificazione progettuale approvata ed in regola, tra cui, appunto, il disegno tecnico a norma.
