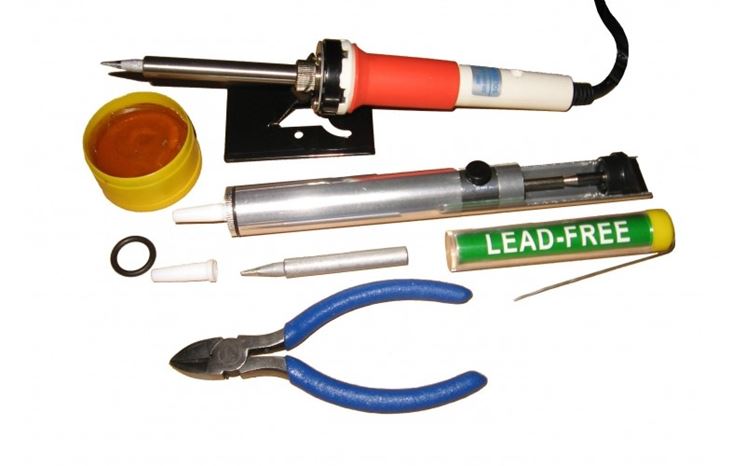

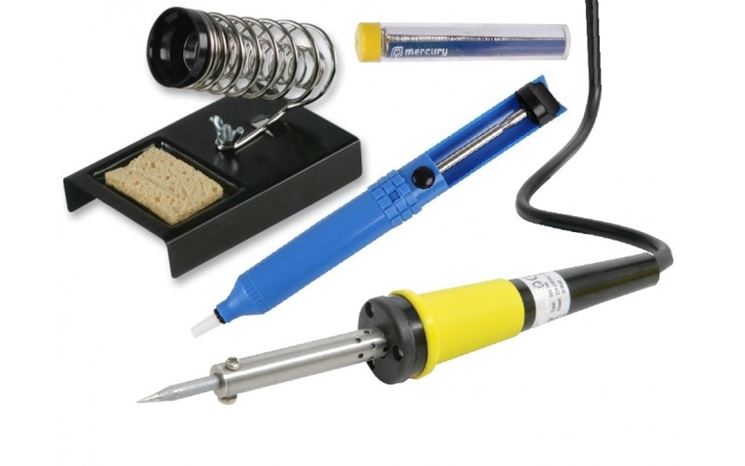

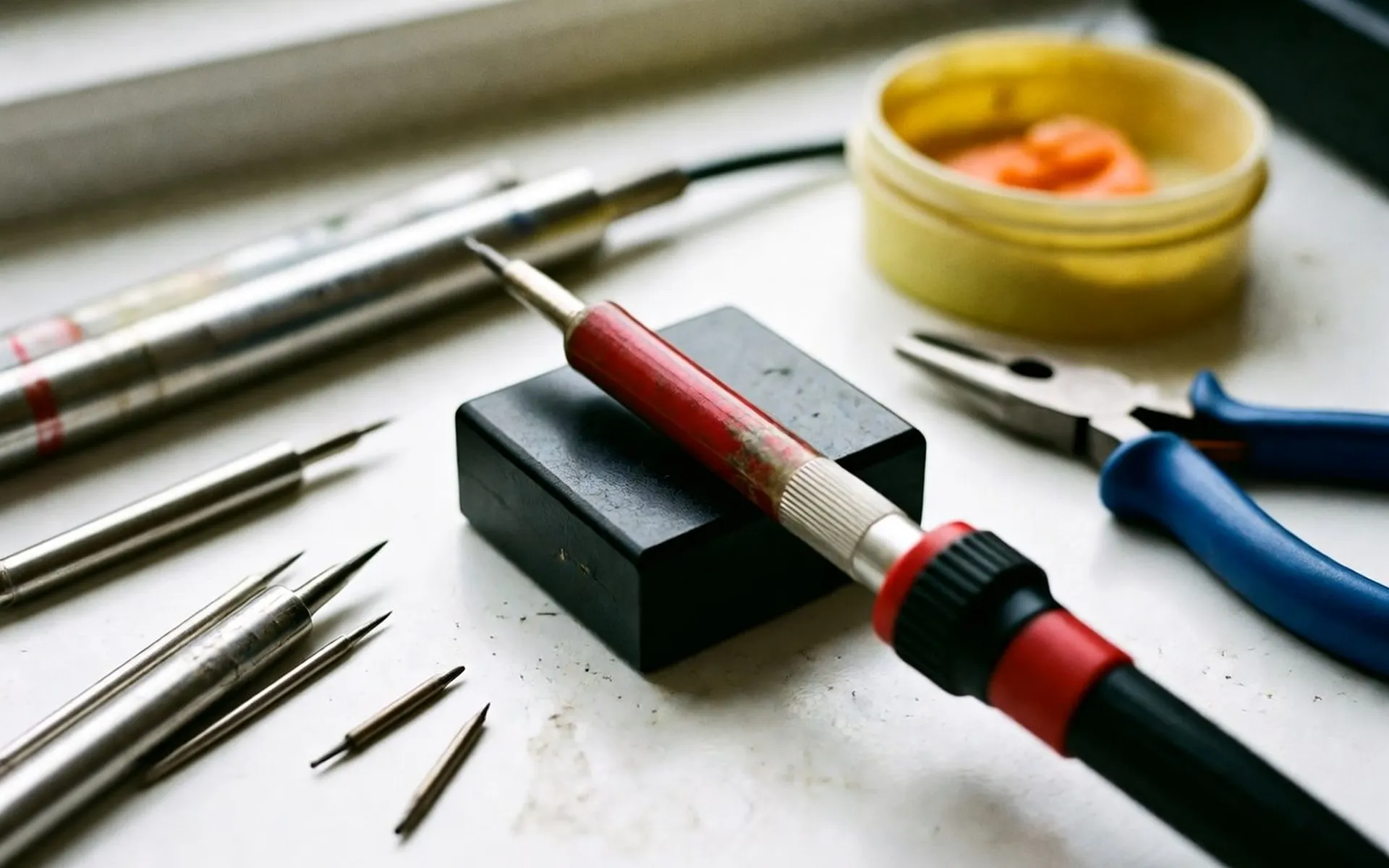

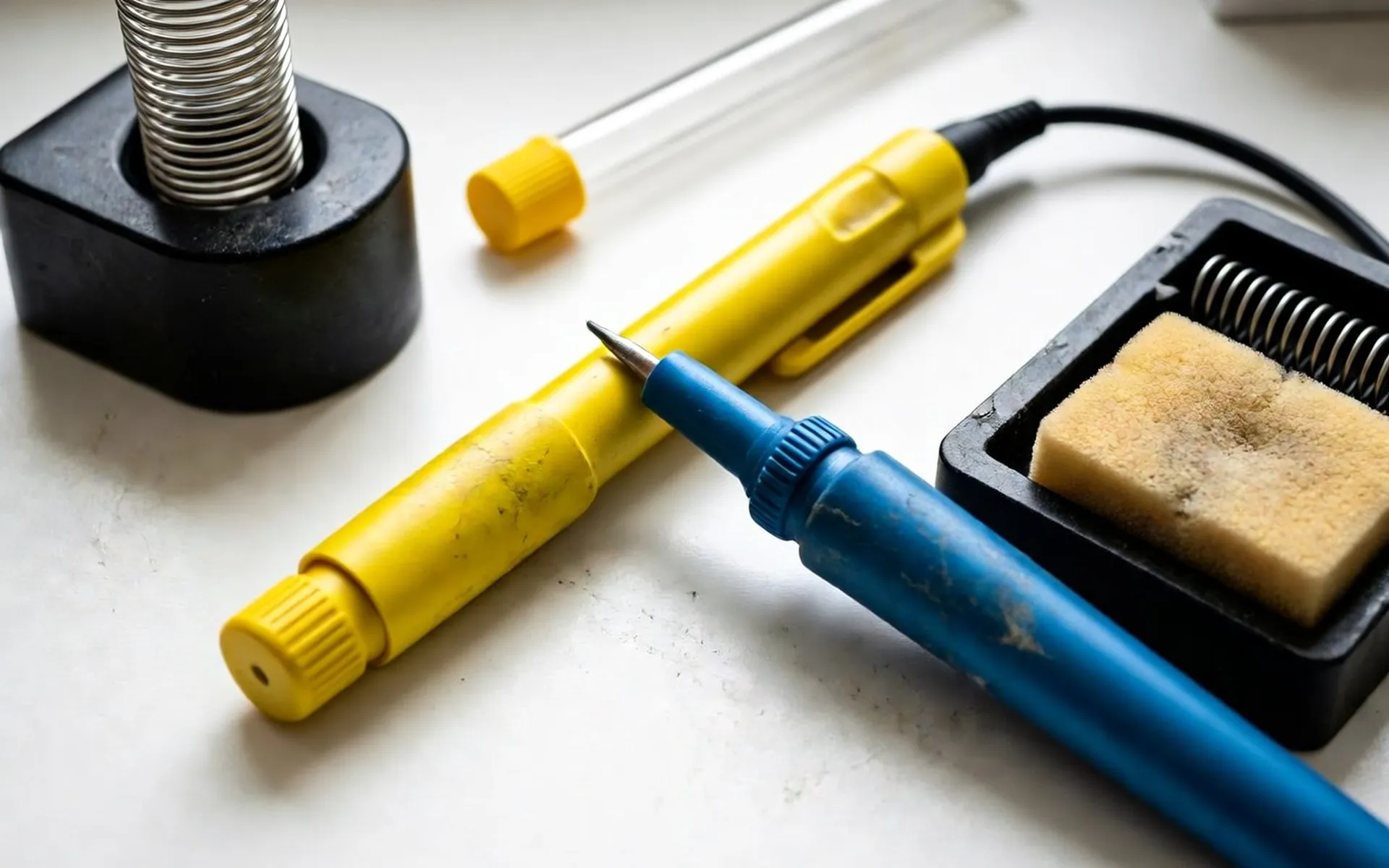

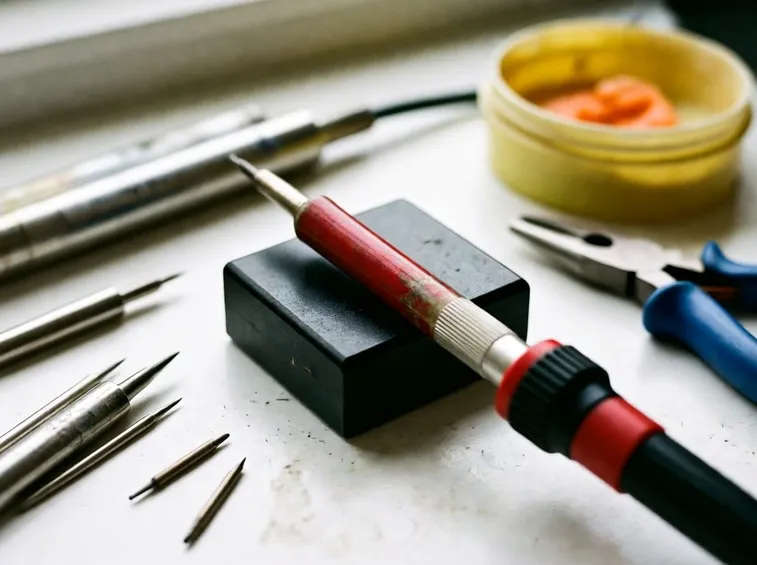

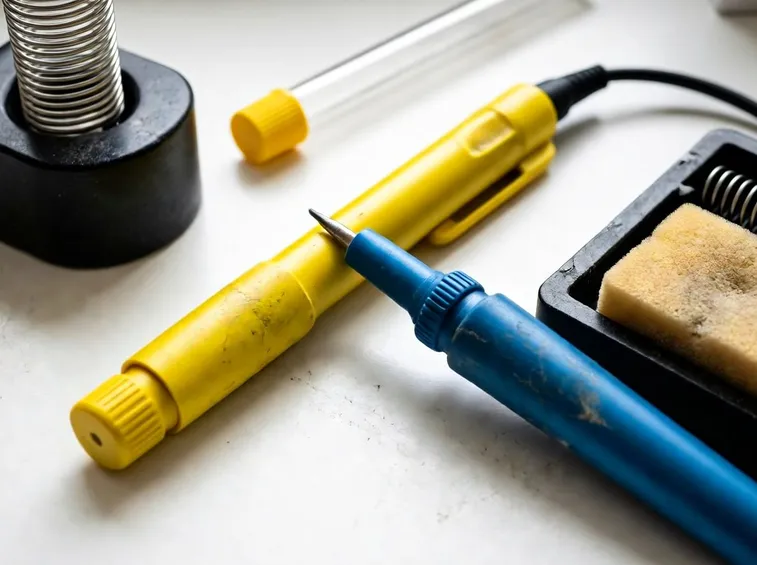

Saldatore a stagno a penna
Il tipo di saldatore a stagno più diffuso è sicuramente quello a penna, ossia quello formato da una impugnatura e dalla punta per saldare. Nei modelli più semplici non esistono controlli di potenza e la temperatura raggiunta dalla punta è sempre più o meno costante. Si tratta di una resistenza elettrica avvolta su un isolante che trasmette calore ad una bacchetta realizzata in materiali appositi, su cui si fa sciogliere lo stagno per realizzare le saldature. A seconda degli impieghi esistono punte più o meno sottili, in grado di consentire la distribuzione dello stagno su piazzole e su terminali anche molto piccoli. Del saldatore a penna esiste una variante con stazione saldante, che in sostanza regola la temperatura e la potenza in modo tale da consentire la fusione di fili più o meno sottili di stagno. Questa soluzione evita di danneggiare i componenti elettronici che in molti casi, a causa delle dimensioni estremamente contenute, sono molto sensibili alla temperatura.
Saldatore a stagno a pistola
Il secondo tipo di saldatori a stagno è il cosiddetto "a pistola" solitamente utilizzato per sciogliere fili di stagno molto grandi, se confrontati con le dimensioni di un circuito elettronico, per esempio per realizzare le masse. Questo tipo di attrezzi solitamente monta una punta che è anche la resistenza e che quindi è percorsa attivamente da corrente elettrica, in questo caso bisogna avere la precauzione, se si opera con circuiti elettronici, di mettere a massa il circuito onde evitare che effetti elettrostatici danneggino alcuni componenti particolarmente sensibili a questo tipo di disturbo. Vista la potenza di questo tipo di strumenti e la dimensione della punta solitamente non è indicato per le riparazioni e gli assemblaggi elettronici, ma soltanto per le saldature a stagno su cavi e per realizzare le masse. Anche in questo caso spesso si tratta di un saldatore a stagno privo del controllo di temperatura e che di conseguenza può riscaldare troppo e danneggiare componenti particolarmente sensibili.

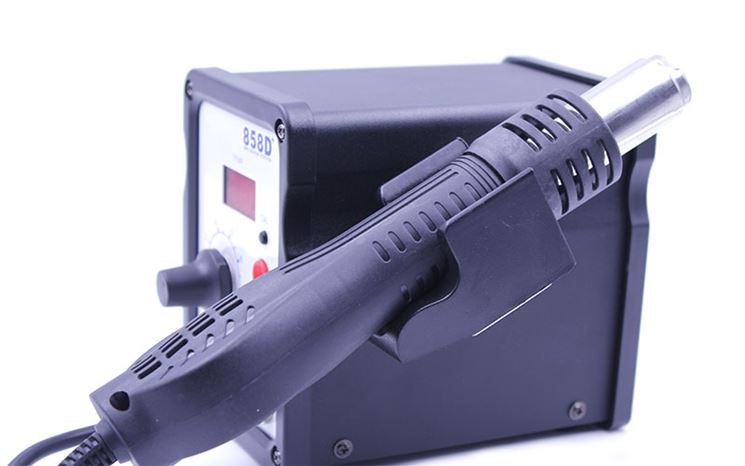

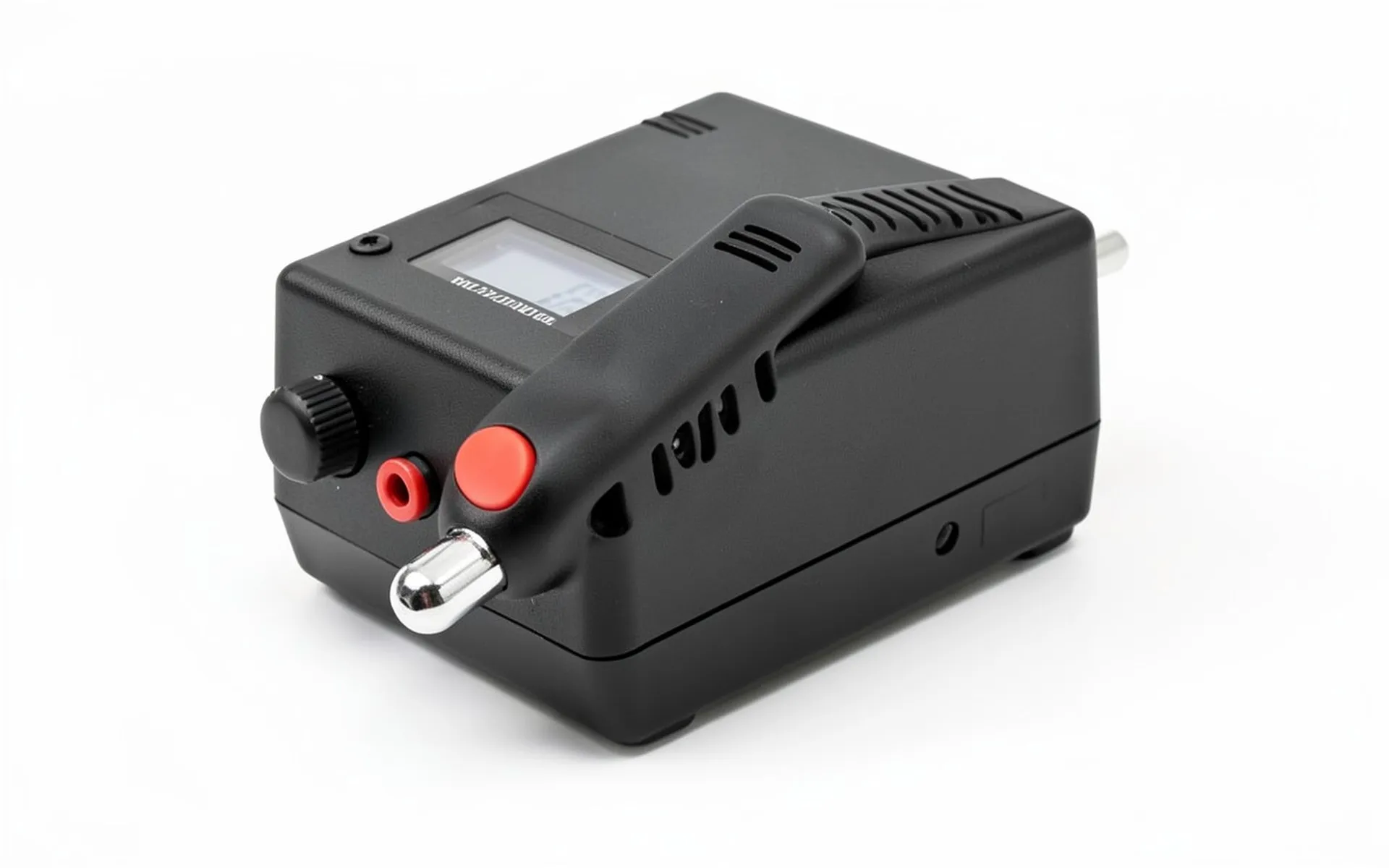

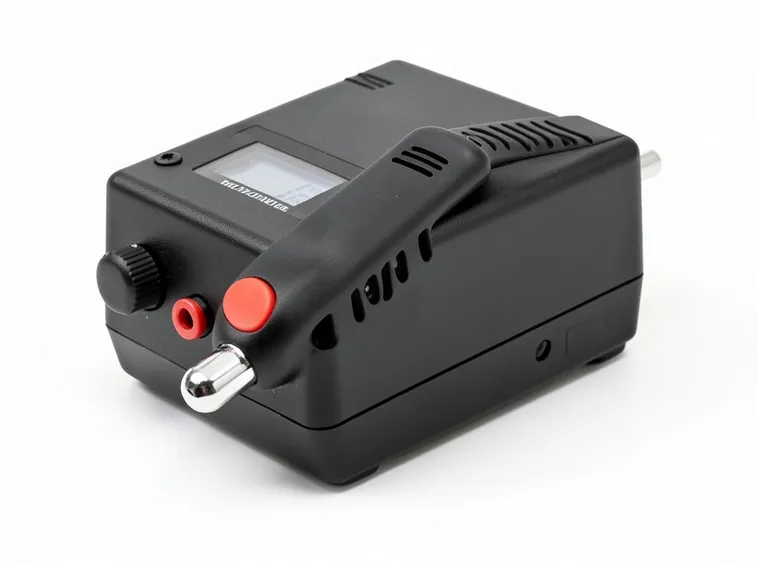

Saldatore a stagno ad aria calda
Il terzo tipo di saldatori a stagno si basa su un principio di funzionamento differente e questo tipo di attrezzi si chiamano saldatori ad aria. Si tratta di un sistema per riscaldare l'aria da inviare tramite una ventola ad un ugello di piccole dimensioni e si impiega tipicamente nella saldatura dei componenti SMD (surface mount device). Per loro natura questi componenti prevedono un materiale saldante diverso dallo stagno e che fonde a temperatura superiore, spesso già applicato sui loro terminali e che deve essere scaldato quanto basta per effettuare una saldatura superficiale molto veloce. Si tratta di strumenti che funzionano anche con lo stagno comune. Un saldatore a stagno, per esempio a penna, rischierebbe di distruggere il componente elettronico proprio a causa della temperatura eccessiva trasmessa direttamente a piedini o terminali che spesso hanno dimensioni molto inferiori al millimetro e con superfici saldate difficili da vedere ad occhio nudo.

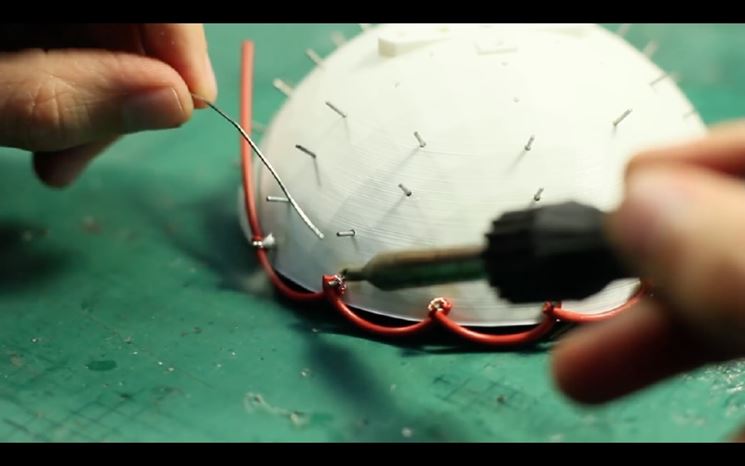

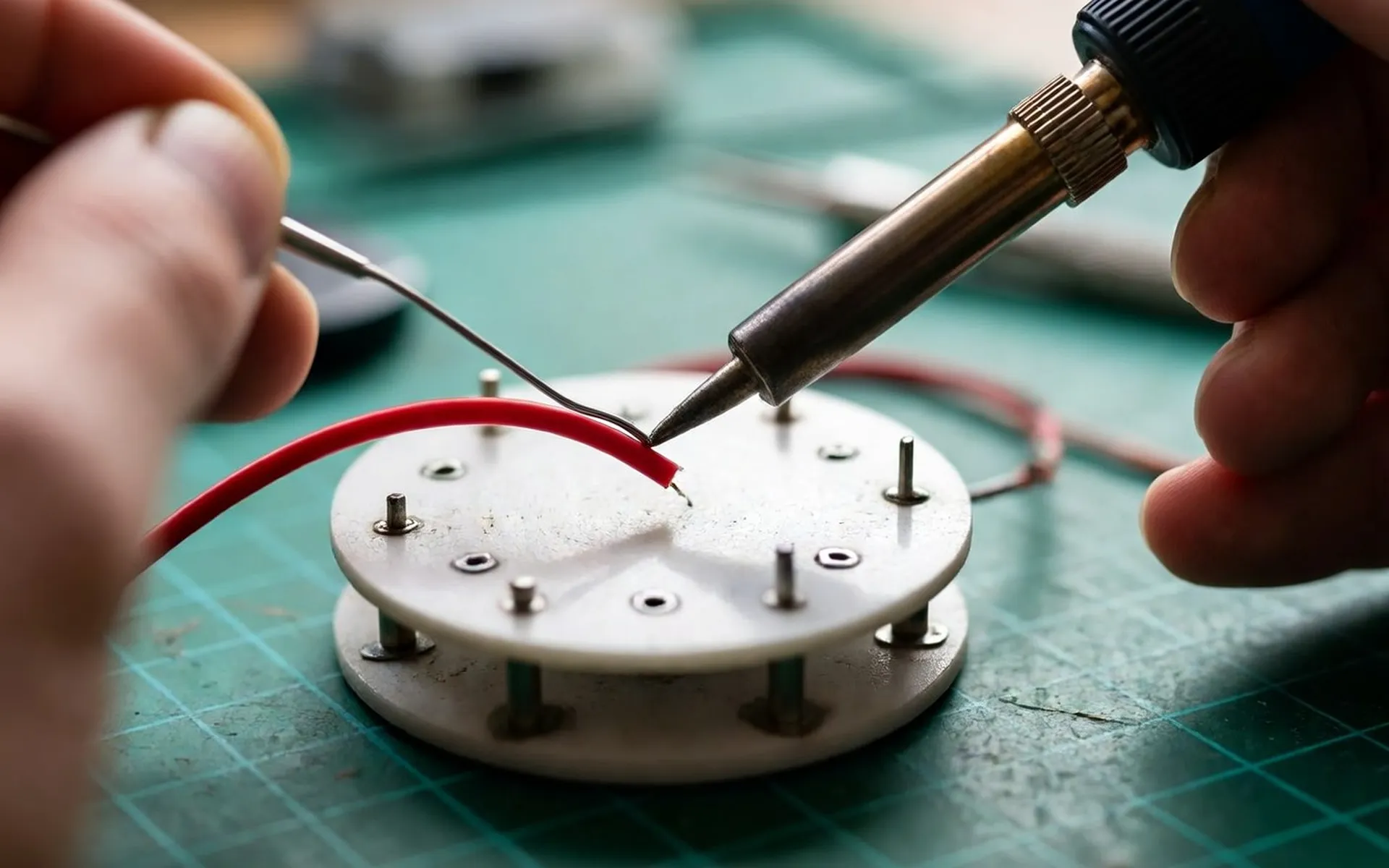

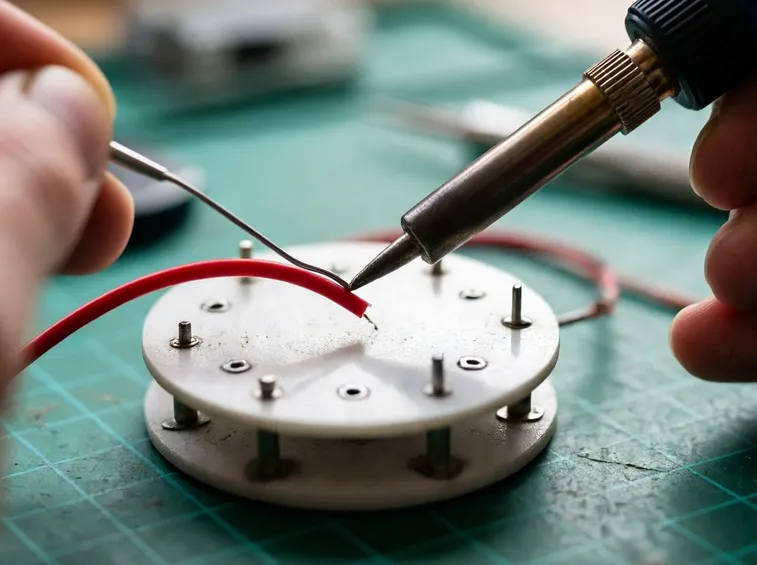

Come usare un saldatore a stagno
Quando si salda per prima cosa si deve sgrassare la superficie. Se la saldatura è su un filo di rame si deve impregnare il filo stesso con dello stagno e dopo la stagnatura, si può procedere all'effettiva operazione. Se lo stagno appare bianco e cristallizzato in superficie e significa che la temperatura impiegata non è quella richiesta. Si consiglia di ripetere il lavoro. Se invece si deve saldare a stagno su pista di rame, la prima operazione è rendere tiepida la piazzola di saldatura, appoggiando il saldatore sul rame senza eccedere con i tempi per non rovinare il circuito. Poi si deve stagnare superficialmente la piazzola, appoggiando sulla punta dello strumento lo stagno che dovrà distribuirsi in maniera uniforme e pulita. A questo punto si introduce il terminale del componente attraverso il foro, e si appoggia brevemente lo stagno e la punta. Sul terminale si deve formare una piccola struttura conica di stagno. La saldatura non dovrà presentare una forma a pallina. Per quanto riguarda invece le operazini con saldatore a stagno ad aria, si prende il componente SMD con le pinzette e si appoggia con precisione sulla piazzola. La pulizia è indispensabile e le aree devono essere state precedentemente sgrassate. A questo punto si porta l’ugello del saldatore ad aria sulla piazzola per il solder reflow, e se siamo stati abbastanza precisi il lavoro è concluso.
Domande frequenti
-
Qual è la differenza principale tra un saldatore a penna e uno a pistola?Il saldatore a penna è lo strumento standard per l'elettronica, dotato di una punta sottile e generalmente controllabile nella temperatura, ideale per componenti piccoli e delicati. Al contrario, il saldatore a pistola ha una potenza elevata e una punta massiccia progettata per fondere grandi quantità di stagno, come nelle saldature di masse o cavi spessi. Attenzione: la pistola genera forti campi elettromagnetici e calore intenso, rischiando di danneggiare irreparabilmente i circuiti integrati sensibili; va usata solo per lavori strutturali o elettrici grossolani, mai per microelettronica.
-
Come si riconosce una saldatura a stagno difettosa o fredda?Una saldatura difettosa, spesso chiamata 'saldatura fredda', si presenta visibilmente diversa da quella corretta. Se lo stagno appare grigio, opaco, bianco e con una texture cristallizzata o granulosa, significa che il metallo si è raffreddato troppo velocemente o che la temperatura era insufficiente durante l'unione. Una buona saldatura deve essere lucida, liscia e assumere una forma conica regolare attorno al terminale. Le saldature fredde hanno scarsa conducibilità elettrica e meccanica: vanno assolutamente rifatte per garantire l'affidabilità del circuito.
-
A cosa serve il saldatore ad aria calda e quando usarlo?Il saldatore ad aria calda (o stufa) è essenziale per lavorare con componenti SMD (Surface Mount Device), ovvero quei chip minuscoli montati direttamente sulla superficie della scheda senza fori. A differenza del saldatore tradizionale che scalda dal basso, il flusso d'aria calda riscalda uniformemente il componente e la piazzola, fondendo lo stagno pre-applicato (reflow) senza surriscaldare i piedini fragili. È inoltre utile per rimuovere componenti saldati o per termorestringere guaine. Non sostituisce il ferro per saldature tradizionali, ma è complementare per l'elettronica moderna.
-
Quali sono i passaggi corretti per eseguire una saldatura manuale su pista?La procedura corretta prevede tre fasi chiave. Prima, preriscalda leggermente la piazzola di rame appoggiandoci il ferro per pochi secondi. Secondo, applica un po' di stagno sulla punta per trasferire calore alla pista e stagnarla brevemente. Terzo, inserisci il terminale del componente nel foro e tocca contemporaneamente sia il terminale che la pista con la punta, introducendo il filo di stagno finché non si forma una piccola cupola conica e lucida. Rimuovi prima il filo di stagno e poi il ferro. Mai toccare il terminale mentre è ancora caldo per evitare che la saldatura diventi fragile.
-
È necessario pulire o preparare la superficie prima di saldare?Sì, la pulizia è fondamentale per una saldatura affidabile. La presenza di ossidi, grasso o sporco impedisce allo stagno di aderire correttamente al rame, creando giunzioni instabili. Prima di saldare su fili di rame, è consigliabile stagnarli preliminarmente: appoggia il ferro caldo sul filo e applica stagno finché il rame non diventa lucido e ricoperto uniformemente. Per le piste sulle schede, assicurati che siano prive di polvere e ossidazione. Una superficie ben preparata garantisce che lo stagno fluisca capillarmente, creando un legame metallico solido ed elettrico efficiente.
